FERRAMENTAS ISOLADAS VDE E NR10
8
Alicatede corteGedore
O alicate de corte é uma ferramenta articulada que
tem como função cortar arames e fios de cobre,
alumínio e aço. Podem apresentar-se de formas
diferentes, dependendo da necessidade do usuário.
Corte
Diagonal
Possui a geometria do corte posicionada diagonalmente ao corpo do
alicate. Modelos 8314 IOX, 8314 JC, 8315 JC, 8316 JC, 8318 TL, 8313 TL,
VDE 8314, VDE 8316, VDE 8314 H, VDE 8315 H e VDE 8316 H;
Central
Possui a geometria do corte posicionada paralelamente ao
corpo do alicate e centralizada. Modelos 8330 e 8331;
Frontal
Possui a geometria do corte posicionada perpendicularmente
ao plano do alicate. Modelos 8380, VDE 8367, 8367 JC;
Alicates combinados
Ferramentas utilizadas para cortar, puxar, segurar e dobrar fios / objetos de
montagem mecânica. Podem ser isolados ou não: modelos 8280 IOX, 8280 E IOX,
8132 IOX, 8132 A IOX, 8248 JC, 8250 JC, 8132 JC, 8132 AB JC, 8133 JC, VDE 8250,
VDE 8132, VDE 8132 AB, VDE 8250 H, VDE 8132 H e VDE 8132 AB H.
É importante lembrar que cada tipo de alicate
tem uma capacidade máxima de corte, em função
do material, diâmetro e resistência à tração.
Aplicações
Alicates de corte para linha
eletrônica e microeletrônica
São indicados para corte de estanho, cobre e alumínio. Utilizados para
manutenção e montagem de componentes eletroeletrônicos e microeletrônicos.
O isolamento não é garantido para trabalhos em linhas energizadas.
Alicates de corte com isolamento elétrico
São indicados para cortes em áreas energizadas, pois seu cabo possui isolamento
para 1000V. Todos os alicates que têm isolamento elétrico possuem identificação
específica no cabo. Os alicates Gedore estão divididos em quatro grupos: linhas
IOX/JC/ICP (isoladas), linhas VDE e VDE H (isoladas) e linhas TL/CP (não isoladas).
•
com isolamento (linhas IOX, JC, JCP e ICP):
passam
por ensaios conforme Norma NBR 9699;
•
com isolamento emmaterial macio (linha VDE):
passam por
ensaios conforme norma européia EN 60900 / IEC 60900. Possuem
como característica principal o isolamento duplo com cores diferentes
para indicar a redução da espessura da camada de isolamento;
•
com isolamento (linha VDE H):
passam por ensaios conforme norma
européia EN 60900 / IEC 60900. Cabo isolado em dois materiais;
•
sem isolamento linha TL e CP:
os alicates com estas identificações
possuem o cabo plastificado sem isolamento elétrico.
Cuidados básicos para aumentar a
vida útil dos alicates de corte:
• Não expor os alicates a altas temperaturas, para evitar o risco
de alteração da dureza e danificação dos cabos plásticos.
• Nunca utilizar martelo para auxiliar no corte de algum
material, pois o alicate foi projetado apenas para aplicação
de força manual sobre os cabos.
• Não cortar arames acima do especificado por norma.
• Aplicar periodicamente um óleo lubrificante nas partes
metálicas do alicate para proteger sua superfície.
• Guardar o alicate em local limpo e seco.
• Não inclinar (virar) o alicate no momento do corte, pois
este procedimento pode ocasionar o lascamento do corte.
• O isolamento elétrico dos alicates IOX, JC, ICP e VDE deve
passar por uma revisão periódica para evitar acidentes.

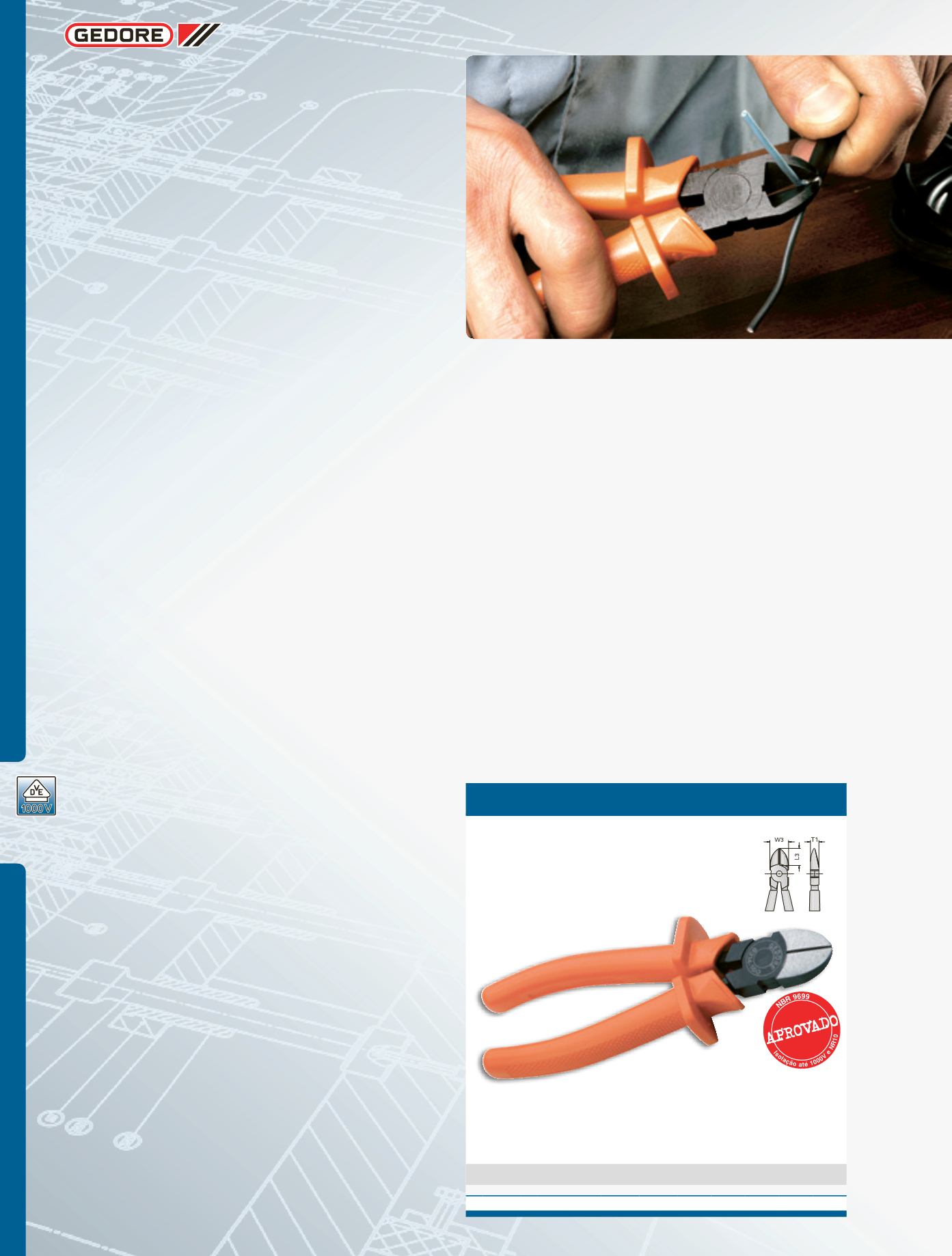

8314 IOX
Alicate de corte diagonal
modelo sueco
IOX isolado NBR9699
Ôî
DIN ISO 5749
Aço Gedore-Vanadium. Fosfatizado e faces lixadas. Tratamento
térmico total e indução no corte. Projetado para cortar arame
duro de até 1,6 mm.
Código
Ref.
y z
L3
mm
W3
mm
T1
mm
,
/
029.487
8314-160 IOX
160 6.1/4”
20
22 10,5 1,6 230
