294
7
ALICATES

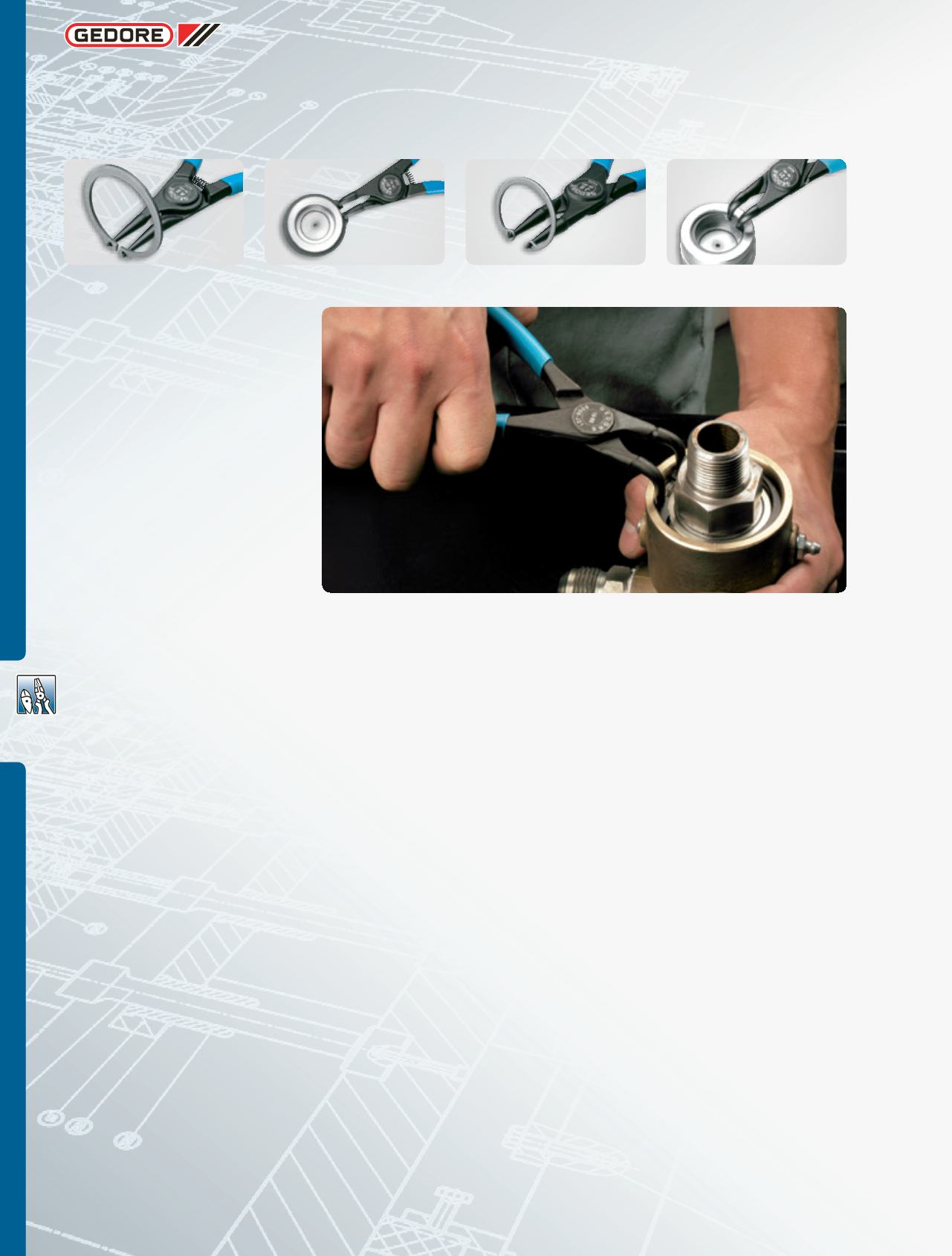

Os alicates para anéis têm
como finalidade a montagem
e desmontagem de anéis de
segurança internos ou externos
que tenham furos para o
encaixe dos alicates, conforme
norma DIN 471 e DIN 983.
8000 A 2
8000 A 21
8000 J 2
8000 J 21
Alicatepara anéis
Série 8000
Dicas para especificações
• Antes de especificar um alicate para uso, medir o diâmetro
dos furos do anel onde ele será encaixado.
• As pontas do alicate deverão encaixar nos furos do
anel, com o mínimo de folga possível.
• Sempre consultar as tabelas no catálogo ou site da Gedore
para segurança, a fim de evitar erros de especificação.
• Outra forma de especificar um alicate Gedore ref. 8000 A ou J é
medir com um paquímetro o diâmetro interno do anel (quando
a peça a ser montada for de aplicação externa), ou o diâmetro
externo (para aplicação interna). Em seguida, consultar as tabelas
do catálogo ou do site para verificar em qual faixa se encaixam.
Cuidados comos alicates para anéis
• Nunca esmerilhar as pontas do alicate para diminuir o diâmetro,
pois este procedimento removerá a camada de dureza
externa, reduzindo drasticamente a vida útil da ferramenta
e, conseqüentemente, a perda da garantia Gedore.
Normalmente, danos nas pontas dos
alicates são causados por:
• quedas ou pancadas;
• uso indevido, como mau dimensionamento em anéis
não indicados ou não especificados; e
• uso de extensões nos cabos, caracterizando excesso de força.
Os alicates série 8000 fabricados pela Gedore e que possuem
na sua referência a letra
“A”
são destinados para manipulação
de
anéis de montagem externa
(quando fechamos os cabos
do alicate, as pontas em contato com o anel afastam-se uma da
outra, abrindo o anel).
Os alicates para anéis que possuemna sua referência a letra
“J”
são
destinados para ação contrária aos de letra “A”, isto é, servem para
trabalhar com
anéis de segurançademontageminterna
(quando
fechamos os cabos do alicate, as pontas em contato com o anel
aproximam-se uma da outra, fechando o anel).
Tanto os alicates com referência “A” quanto “J” apresentam a
geometria do bico dobrado em 45º, 90º ou reto, conforme a ne-
cessidade e acessibilidade do usuário. Quando uma dessas letras
for sucedida de um algarismo, significa que a ponta do alicate
é reta (exemplo: 8000 A 2 = alicate para anéis externos pontas
fixas e retas) e quando for sucedida de dois algarismos, a ponta é
dobrada em 90º (exemplo: 8000 A 21 = alicate para anéis externos
pontas fixas e curvas).
A Gedore também fabrica
alicates para anéis com limitador de
abertura
, ou seja, alicates que possuemumdispositivo com regu-
lagem de abertura que não permite ao operador danificar o anel
com pequenas dimensões por excesso de força. Este dispositivo
auxilia o usuário em uma montagem de anéis em série, diminuin-
do o tempo do processo e dispensando a atenção do operador
quanto à força utilizada. Estes alicates possuem na sua referência
o acréscimo da letra
“G”
, alémda“A”. Lembramos que este modelo
tem as pontas retas ou curvas de 30º ou 90º.
