159
3

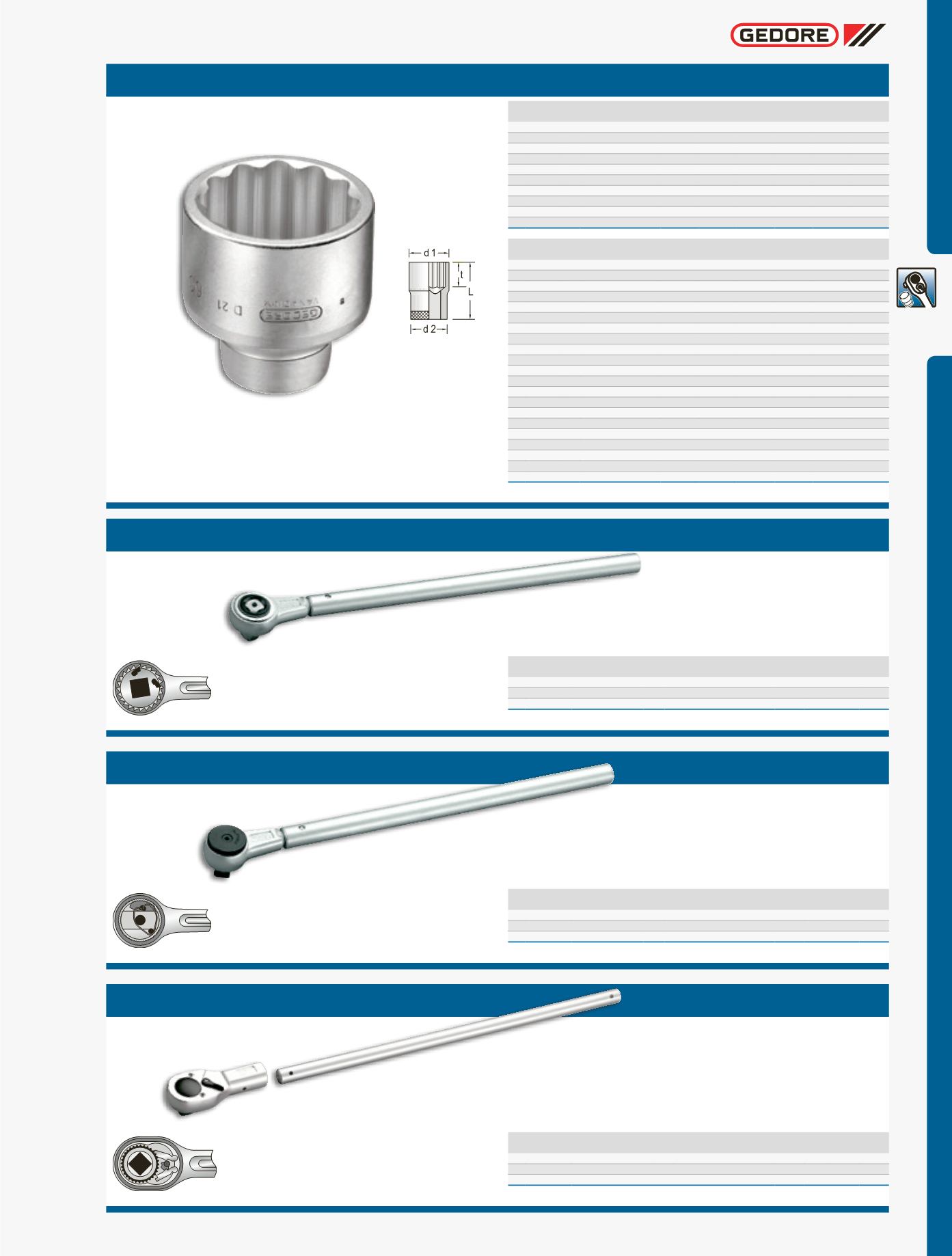

SOQUETES E ACESSÓRIOS
f
D 21
Soquete estriado 1”
V23
36 - 80
!
1.7/16”- 3.1/8”
"
DIN 3124, ISO 2725-1
Aço Gedore-Vanadium. Niquelado e cromado. Para trabalhar
com acessórios manuais com encaixe
a
25,4 mm (1”), conforme
DIN 3120 - C 25, ISO 1174. Possui pino de segurança para acoplar
o acessório ao soquete. Modelo curto.
Código
Ref.
$
L
mm
d1
mm
d2
mm
t
mm
0
018.001
*
D 21 - 36 mm
70,0 53,0 48,4 31,5
0,6
018.002
*
D 21 - 41 mm
70,0 60,3 50,4 31,5
0,7
018.003
D 21 - 46 mm
75,0 66,3 50,4 35,0
0,9
018.004
D 21 - 50 mm
75,0 71,3 50,4 35,0
1,0
018.005
D 21 - 55 mm
77,0 78,3 50,4 37,0
1,1
018.006
D 21 - 60 mm
81,5 84,3 53,4 40,0
1,2
018.011
D 21 - 65 mm
86,5 91,3 53,4 43,0
1,4
018.012
D 21 - 70 mm
90,5 97,3 53,4 46,0
1,8
018.013
D 21 - 75 mm
95,0 103,8 57,4 46,0
2,3
018.014
D 21 - 80 mm
99,0 110,3 57,4 53,0
2,6
Código
Ref.
%
L
mm
d1
mm
d2
mm
t
mm
0
018.051
D 21 - 1.7/16”
70,0 54,3 48,4 31,5
0,6
018.052
D 21 - 1.1/2“
70,0 56,3 48,4 31,5
0,7
018.053
D 21 - 1.5/8”
70,0 60,3 50,4 31,5
0,7
018.054
D 21 - 1.11/16”
70,0 62,3 50,4 31,5
0,7
018.055
D 21 - 1.3/4”
70,0 64,3 50,4 35,0
0,8
018.056
D 21 - 1.13/16”
75,0 66,3 50,4 35,0
0,9
018.057
D 21 - 1.7/8”
75,0 68,8 50,4 35,0
0,9
018.058
D 21 - 2”
75,0 72,3 50,4 35,0
1,0
018.059
D 21 - 2.1/8”
77,0 76,3 50,4 37,0
1,0
018.060
D 21 - 2.3/16”
77,0 79,3 50,4 37,0
1,1
018.061
D 21 - 2.1/4”
77,0 81,0 50,4 37,0
1,2
018.062
D 21 - 2.3/8”
81,5 84,3 53,4 40,0
1,3
018.068
D 21 - 2.7/16”
85,0 87,3 53,4 41,0
1,5
018.076
D 21 - 2.1/2”
81,5 87,3 53,4 40,0
1,4
018.069
D 21 - 2.9/16”
86,5 91,3 53,4 43,0
1,6
018.070
D 21 - 2.5/8”
85,5 93,3 53,4 43,0
1,7
018.071
D 21 - 2.3/4”
85,5 97,3 53,4 46,0
1,9
018.072
D 21 - 2.13/16”
90,5 99,3 53,4 46,0
1,9
018.073
D 21 - 2.15/16”
92,0 103,8 57,4 46,0
2,4
018.074
D 21 - 3”
92,0 105,8 57,4 46,0
2,2
018.075
D 21 - 3.1/8”
99,0 110,3 57,4 53,0
2,6
*item não normatizado
2193 Z-94
Catraca simples 1”
f
DIN 3122, ISO 3315
Aço Gedore-Vanadium. Para soquetes e acessórios manuais com
encaixe
a
25,4 mm (1”), conforme DIN 3120 - C 25, ISO 1174.
Código Ref.
a
pol.
descrição
Å
y
ä
0
018.265
2193 Z-94
1”
catracasimplescomcabo
9º
720 41
4,2
018.266
2193 Z K
1”
cabeçadecatracasimples
-
190 41
2,1
018.267
2193 Z/17
1” cabop/cabeças ref.2193ZKeU-3K -
540
-
2,1
2193 U-3
Catraca reversível 1”
f
DIN 3122, ISO 3315
Aço Gedore-Vanadium. Com disco de reversão. Para soquetes
e acessórios manuais com encaixe
a
25,4 mm (1”), conforme
DIN 3120 - C 25, ISO 1174.
Código Ref.
a
pol.
descrição
Å
y
ä
0
018.240
2193 U-3
1”
catraca reversívelcomcabo
5º
670 76
4,3
018.268
2193 U-3 K
1”
cabeçadecatraca reversível
-
200 76
2,2
018.267
2193 Z/17
1” cabop/cabeças ref.2193ZKeU-3K -
540
-
2,1
2193 U-10
Catraca reversível 1”
f
DIN 3122, ISO 3315
Aço Gedore-Vanadium. Niquelada e cromada. Alavanca de re-
versão, com trava na posição central, e botão de desengate. Para
soquetes eacessóriosmanuais comencaixe
a
25,4mm(1”), conforme
DIN 3120 - C 25, ISO 1174.
Código Ref.
a
pol.
descrição
Å
y
ä
0
018.260
2193 U-10
1”
catraca reversívelcomcabo 11,25º 810 61,5 5,3
018.269
2193 U-10 K
1”
cabeçadecatraca reversível
-
184 61,5 2,3
018.270
2187 G
1” cabo p/ cabeça ref. 2193 U-10 K -
700
-
3,0
