SOQUETES E ACESSÓRIOS
c
K 30

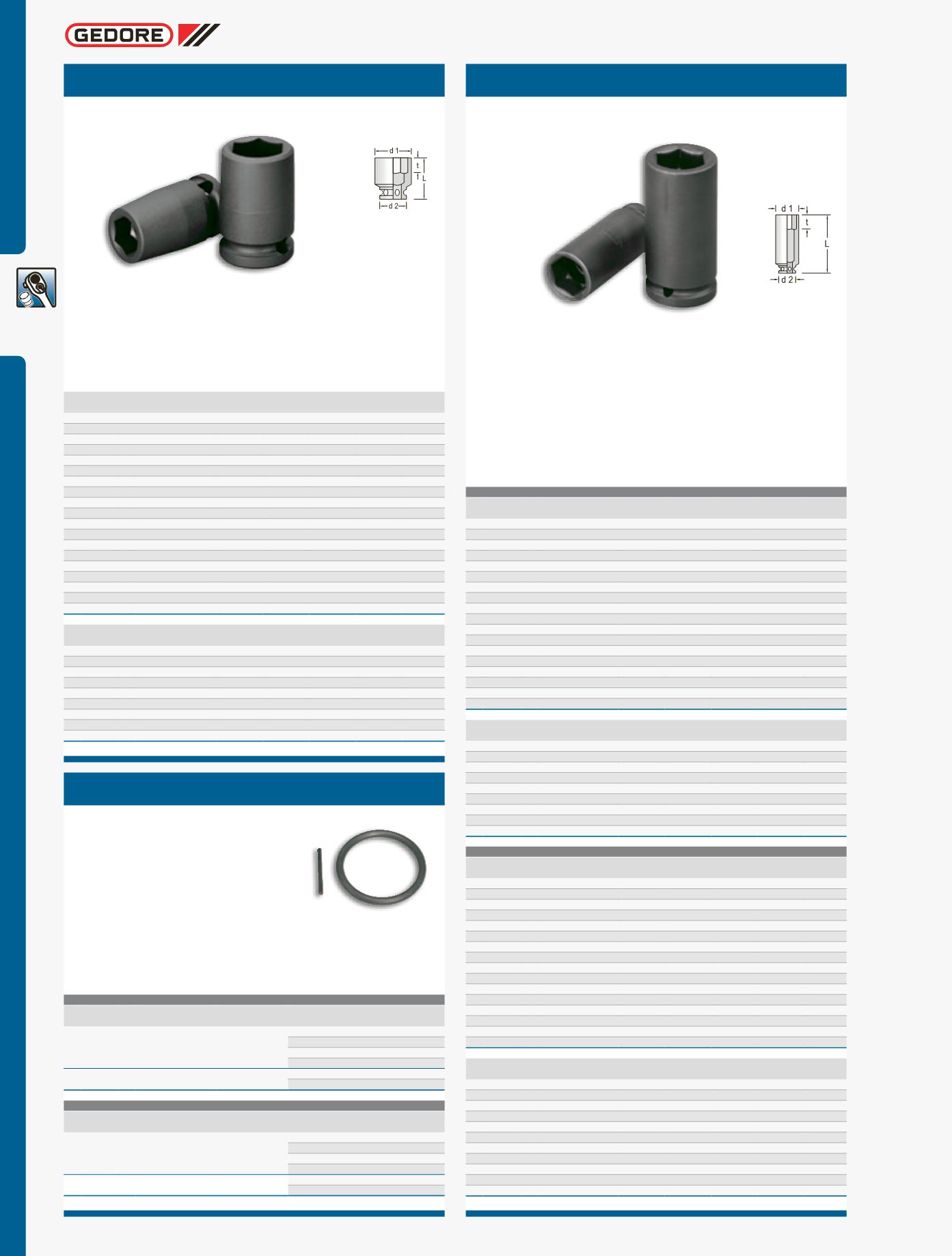

Soquete sextavado de impacto 3/8”
S1
6 - 24
!
3/8”- 7/8”
"
DIN 3129, ISO 2725-2
Aço-liga de alta resistência mecânica. Fosfatizado. Soquete
extrarresistente, para trabalhar com máquinas pneumáti-
cas e elétricas, com encaixe
a
9,53 mm (3/8”), conforme
DIN 3121 - G 10, ISO 1174. Apresenta alojamento para pino e anel
de segurança. Modelo curto.
Código
Ref.
$
L
mm
d1
mm
d2
mm
t
mm
/
022.501
K 30 - 6 mm
30
11,0
19
3,0
40
022.502
K 30 - 7 mm
30
12,5
19
3,0
40
022.503
K 30 - 8 mm
30
14,5
19
4,0
40
022.504
K 30 - 9 mm
30
15,0
19
4,0
40
022.505
K 30 - 10 mm
30
16,0
19
5,0
40
022.506
K 30 - 11 mm
30
17,5
19
5,0
40
022.507
K 30 - 12 mm
30
19,0
19
6,0
40
022.508
K 30 - 13 mm
30
19,0
22
6,0
60
022.509
K 30 - 14 mm
30
21,0
22
7,0
60
022.510
K 30 - 15 mm
30
22,0
22
7,0
60
022.511
K 30 - 16 mm
30
24,0
22
8,0
60
022.512
K 30 - 17 mm
30
25,0
22
9,0
60
022.513
K 30 - 18 mm
30
26,0
22
9,0
60
022.514
K 30 - 19 mm
30
27,5
22
9,5
70
022.515
*
K 30 - 20 mm
30
28,0
22
10,0
70
022.516
*
K 30 - 21 mm
30
30,0
22
11,0
70
022.517
*
K 30 - 22 mm
30
32,0
22
11,0
100
022.518
*
K 30 - 23 mm
30
32,0
22
13,0
100
022.519
*
K 30 - 24 mm
36
34,0
22
15,0
100
Código
Ref.
%
L
mm
d1
mm
d2
mm
t
mm
/
022.553
K 30 - 3/8”
30
14,5
19
4,0
40
022.554
K 30 - 7/16”
30
17,0
19
6,0
40
022.555
K 30 - 1/2”
30
19,0
19
6,0
40
022.556
K 30 - 9/16”
30
20,0
22
7,0
40
022.558
K 30 - 5/8”
30
24,0
24
8,0
65
022.559
K 30 - 11/16”
30
24,0
24
9,0
75
022.560
K 30 - 3/4”
30
27,5
22
9,5
80
022.562
K 30 - 13/16”
30
28,0
28
11,0
90
022.563
K 30 - 7/8”
30
30,0
30
13,0
100
*item não normatizado
K 30 L
Soquete sextavado longo
de impacto 3/8”
S1
6 - 23
!
1/4”- 7/8”
"
DIN 3129, ISO 2725-2
Aço-liga de alta resistência mecânica. Fosfatizado. Soquete
extrarresistente, para trabalhar com máquinas pneumáti-
cas e elétricas, com encaixe
a
9,53 mm (3/8”), conforme
DIN 3121 - G 10, ISO 1174. Apresenta alojamento para pino e
anel de segurança. Modelo longo em duas versões: 65 e 80 mm,
conforme tabela abaixo.
K 30 L
Código
Ref.
$
L
mm
d1
mm
d2
mm
t
mm
/
022.570
K 30 L - 6 mm
65
11,0
19
3,0
80
022.571
K 30 L - 7 mm
65
12,5
19
3,0
80
022.572
K 30 L - 8 mm
65
14,5
19
4,0
80
022.573
K 30 L - 9 mm
65
15,0
19
4,0
80
022.574
K 30 L - 10 mm
65
16,0
19
5,0
80
022.575
K 30 L - 11 mm
65
17,5
19
5,0
80
022.576
K 30 L - 12 mm
65
19,0
19
6,0
80
022.577
K 30 L - 13 mm
65
20,0
22
6,0
120
022.578
K 30 L - 14 mm
65
21,0
22
7,0
120
022.579
K 30 L - 15 mm
65
22,0
22
7,0
120
022.580
K 30 L - 16 mm
65
24,0
22
8,0
130
022.581
K 30 L - 17 mm
65
25,0
22
9,0
130
022.582
K 30 L - 18 mm
65
26,0
22
9,0
150
022.583
K 30 L - 19 mm
65
27,5
22
9,5
150
022.584
*
K 30 L - 20 mm
65
28,0
22
10,0
150
022.585
*
K 30 L - 21 mm
65
30,0
22
11,0
180
022.586
*
K 30 L - 22 mm
65
32,0
22
11,0
200
022.587
*
K 30 L - 23 mm
65
32,0
23
13,0
200
Código
Ref.
%
L
mm
d1
mm
d2
mm
t
mm
/
022.590
K 30 L - 3/8”
65
14,5
19
4,0
80
022.591
K 30 L - 7/16”
65
17,0
19
6,0
80
022.592
K 30 L - 1/2”
65
19,0
19
6,0
80
022.593
K 30 L - 9/16”
65
22,0
22
7,0
120
022.594
K 30 L - 5/8”
65
24,0
22
8,0
130
022.595
K 30 L - 11/16”
65
24,0
22
9,0
130
022.596
K 30 L - 3/4”
65
27,5
22
9,5
150
022.597
K 30 L - 13/16”
65
28,0
28
11,0
160
022.598
K 30 L - 7/8”
65
30,0
30
13,0
200
K 30 L 80
Código
Ref.
$
L
mm
d1
mm
d2
mm
t
mm
/
070.931
K 30 L 80 - 6 mm
80
10,8
19
6
80
070.932
K 30 L 80 - 7 mm
80
12,0
19
7
80
070.933
K 30 L 80 - 8 mm
80
13,3
19
8
80
070.934
K 30 L 80 - 10 mm
80
15,8
19
10
90
070.935
K 30 L 80 - 11 mm
80
17,0
19
11
110
070.936
K 30 L 80 - 12 mm
80
18,3
19
12
110
070.937
K 30 L 80 - 13 mm
80
19,5
22
13
140
070.938
K 30 L 80 - 14 mm
80
20,8
22
14
150
070.939
K 30 L 80 - 15 mm
80
22,0
22
15
160
070.940
K 30 L 80 - 16 mm
80
23,3
22
16
160
070.941
K 30 L 80 - 17 mm
80
24,5
22
17
170
070.942
K 30 L 80 - 18 mm
80
25,8
22
18
190
070.943
K 30 L 80 - 19 mm
80
27,0
22
19
190
070.944
K 30 L 80 - 20 mm
80
28,3
22
20
220
070.945
K 30 L 80 - 21 mm
80
29,5
22
21
230
070.946
K 30 L 80 - 22 mm
80
30,8
22
22
230
Código
Ref.
%
L
mm
d1
mm
d2
mm
t
mm
/
070.947
K 30 L 80 - 1/4”
80
10,8
19
6
80
070.948
K 30 L 80 - 5/16”
80
13,3
19
8
80
070.949
K 30 L 80 - 3/8”
80
15,8
19
10
90
070.950
K 30 L 80 - 7/16”
80
17,0
19
11
110
070.951
K 30 L 80 - 1/2”
80
19,5
22
13
140
070.952
K 30 L 80 - 9/16”
80
20,8
22
14
150
070.953
K 30 L 80 - 5/8”
80
23,3
22
16
160
070.954
K 30 L 80 - 11/16”
80
24,5
22
17
170
070.955
K 30 L 80 - 3/4”
80
27,0
22
19
190
070.956
K 30 L 80 - 13/16”
80
29,5
22
21
230
070.957
K 30 L 80 - 7/8”
80
30,8
22
22
230
*item não normatizado
K 30 - Pino / Anel
Pino e anel de segurança para
soquete de impacto 3/8”
c
Pino em aço especial e anel em borracha sintética. Para
utilizar junto à linha de soquetes e acessórios de impacto.
Encaixe
a
9,53 mm (3/8”).
PINO
Código
Ref.
dimensões (mm) aplicação
(soquetes e acessórios)
Ø seção x comp.
023.048
K 30 - Pino 2,5x14
2,5x14
K 30 - 6 até 12 mm e 3/8”até 9/16”
K 30 L - 6 até 12 mm e 3/8”até 9/16”
TXK 30 - E5 até E16
Todos os acessórios de 3/8”
023.050
K 30 - Pino 2,5x16
2,5x16
K 30 - 13 até 24 mm e 5/8”até 7/8”
K 30 L - 13 até 23 mm e 5/8”até 7/8”
ANEL
Código
Ref.
dimensões (mm) aplicação
(soquetes e acessórios)
Ø seção x Ø interno
023.098
K 30 - Anel 3,5x13
3,5x13
K 30 - 6 até 12 mm e 3/8”até 9/16”
K 30 L - 6 até 12 mm e 3/8”até 9/16”
TXK 30 - E5 até E16
Todos os acessórios de 3/8”
023.100
K 30 - Anel 3,5x16
3,5x16
K 30 - 13 até 24 mm e 5/8”até 7/8”
K 30 L - 13 até 23 mm e 5/8”até 7/8”
