TORQUÍMETROS
6
9
ß¿
&

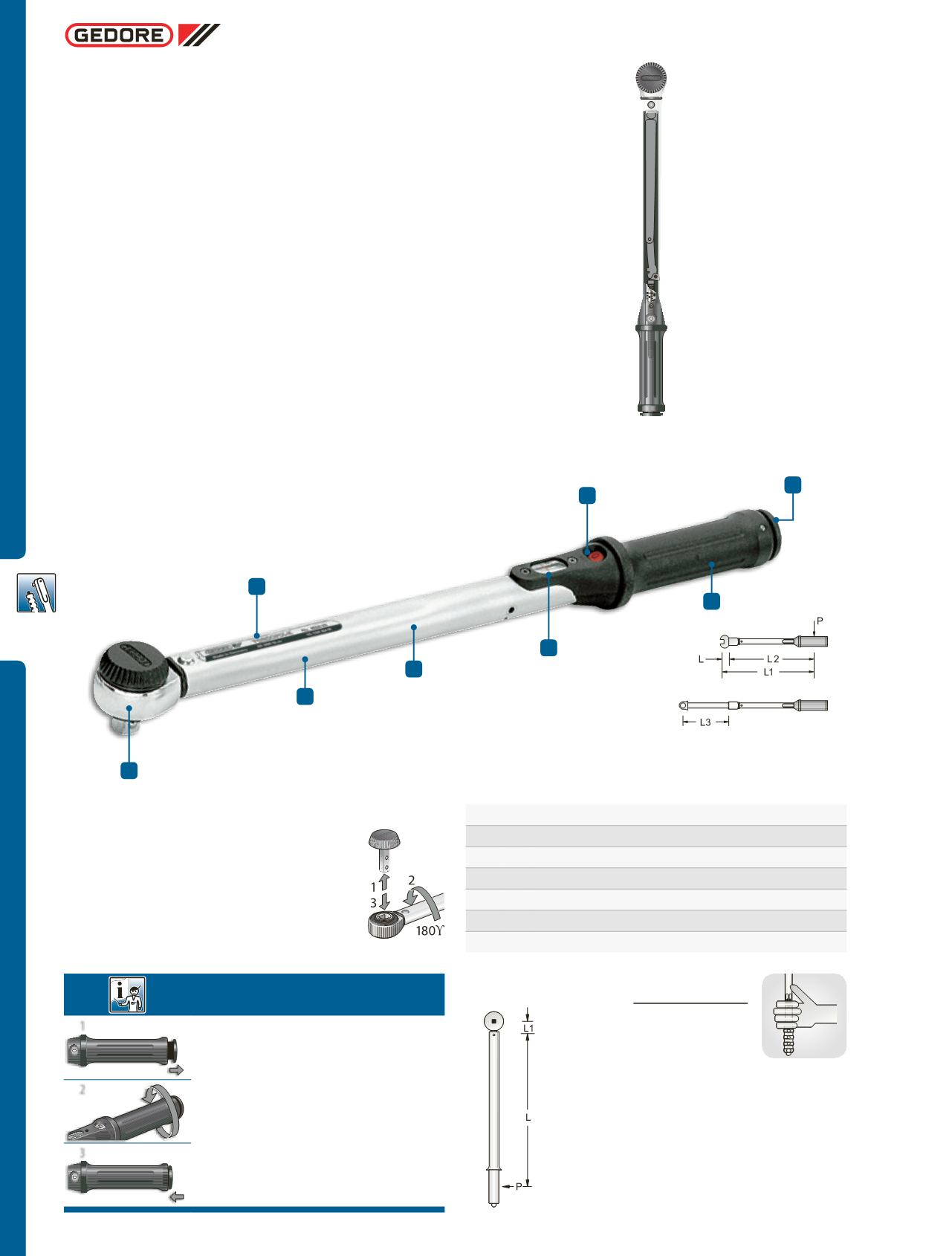

Torquímetro Torcofix
1.
Exatidão:
tolerância de ± 3%
do valor de escala ajustado.
Com certificado de verificação
em conformidade com a DIN
EN ISO 6789. O número de série
na chave e no certificado serve
para a identificação inequívoca
do produto, de acordo com
as normas nacionais.
2.
Nônios:
melhor resolução.
Divisão dependente do
modelo de 1; 0,5; 0,25;
0,1 ou 0,025 N.m permite
ajuste muito preciso.
3.
Leve e seguro:
o botão
de bloqueio possibilita
uma retenção segura
do torque ajustado.
4.
Punho de plástico:
apresenta
formato ergonômico, com
entalhes ao centro.
5.
Escala dupla (N.m/lbf.pé):
protegida por acrílico
com efeito de lupa. O
torque ajustado pode ser
consultado na escala ou
na escala em combinação
com o anel da escala.
6.
Ativação automática:
ao
acionado, o Torcofix emite um
sinal sonoro e tátil (vibração),
avisando que o torque pré-
determinado foi atingido.
7.
Tubo de aço robusto:
elevada
proteção contra corrosão.
Acamento em cromo acetinado.
8.
Catraca:
todos os quadrados
(1/4”- 3/8”- 1/2”) da série
Torcofix possuem cobertura
de plástico preta (também
chamada cabeça de cogumelo),
que evita a extração total
do quadrado durante a
substituição dos adaptadores.
Sistema mecânico
• Acionamento da catraca com
quadrado de passagem/
comutação ou encaixe
• Alavanca final
• Êmbolo
• Mola
• Escala (N.m e lbf.ft) +
anel de escala (N.m)
• Punho
• Botão de bloqueio
Veja como determinar o valor do momento
torçor na utilização de adaptadores
P
= Centro do punho (cabo)
L
= Centro de encaixe do adaptador até o encaixe do torquímetro
L1
=
Centro de encaixe do adaptador no parafuso até o centro do punho (cabo)
L2
= Encaixe do torquímetro até o centro do punho (cabo)
L3
= Encaixe do novo adaptador no parafuso até o encaixe no torquímetro
Md
= Momento torçor desejado
Mx
= Momento de ajuste
Nos torquímetros onde o eixo de rotação do sistema não
coincide com o eixo do quadrado de encaixe, gerando assim,
uma alavanca dupla (L e L1 - conforme desenho), a força só
pode ser aplicada no centro da empunhadura. Se o operador
aplicar a força em qualquer outro ponto do braço os valores
sofrerão alteração do torque medido ou aplicado.
(L2+L)Md
L2+L3
Mx =
Funções
• Para a alteração do sentido de rotação no Torcofix:
com o polegar pressione o quadrado saliente
e remova a cabeça de cogumelo, rode a chave
e volte a colocar o quadrado.
X
TECNOLOGIA
1
Puxe o botão de bloqueio localizado
na extremidade do punho para
fora e rode o punho no sentido
dos ponteiros do relógio ou no
sentido contrário para ajustar o
binário pretendido. Volte a fixar
o botão de bloqueio. Pronto!
2
3
1
8
7
6
5
2
3
4
