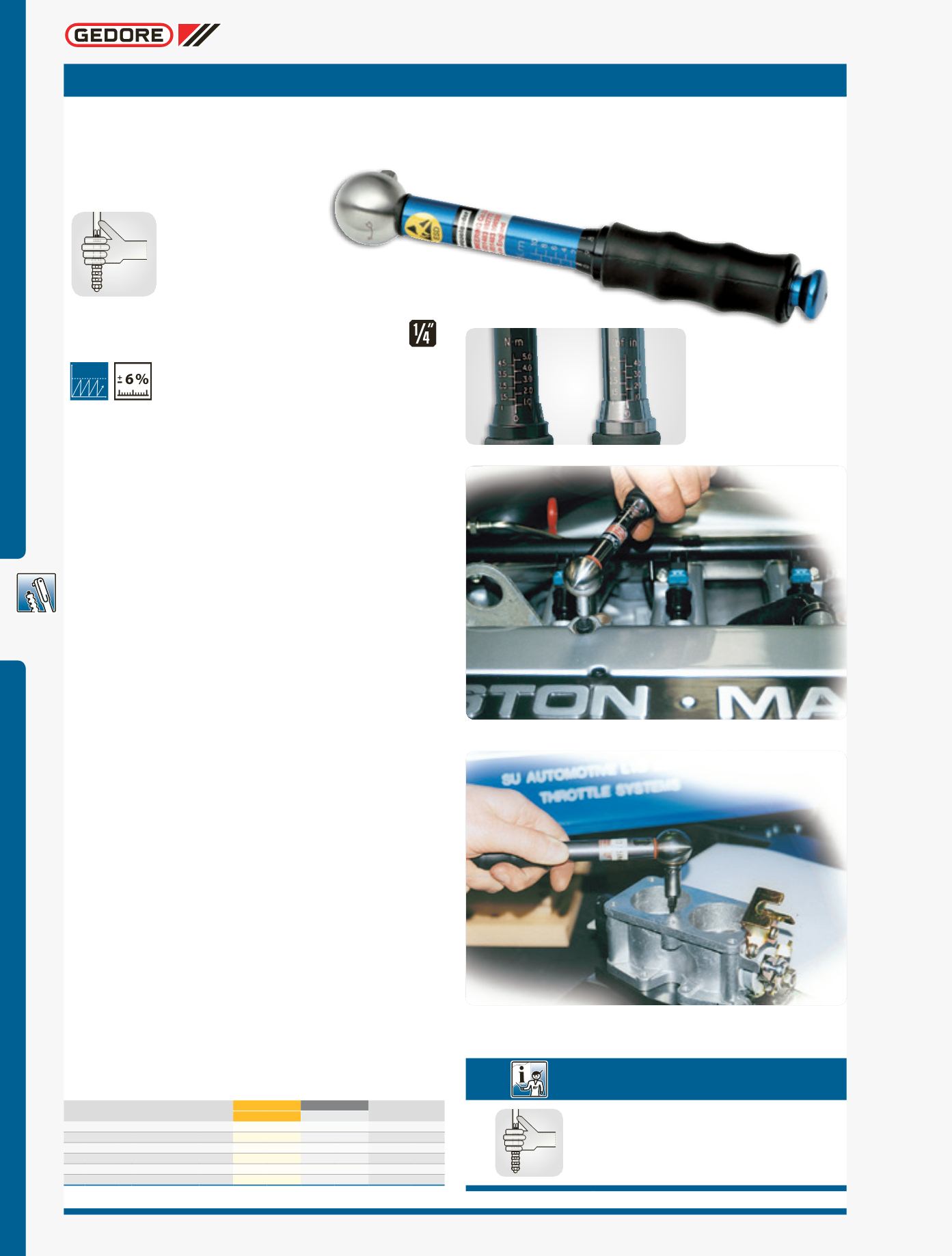

TORQUÍMETROS
6
TSC / TSP
Torquímetro de“escape ou giro livre” (slipper) para produção
TSC (com escala) / TSP (sem escala)
b
&
Ć
¿5
FAIXA DE TORQUE
1-10 N.m
10-90 lbf.pol.
Versátil linha de torquímetros com escala para produção seriada,
com sistema de “Escape ou Giro Livre”principal. Para aplicação de
torque no sentido horário (podem ser fornecidos com sentido
anti-horário mediante pedido especial).
•
TSC:
quatro modelos cobrem uma faixa de torque de 1 a
10 N.m e de 10 a 90 lbf.pol. Os TSC possuem uma escala
ótima de resolução e regulagemmicrométrica, com sistema
de travamento que permite uma fixação de valor rápida, fácil
e precisa. A Gedore garante um erromáximo de exatidão de
± 6% em qualquer valor da escala. Fornecidos com escala
Sistema Internacional ou Imperial.
•
TSP:
dois modelos cobrem uma faixa de torque de 1 a
10 N.m e de 10 a 90 lbf.pol. Os TSP sem escala são facilmen-
te ajustados com um calibrador de torque. A regulagem é
efetuada utilizando o novo sistema de ajuste de torque com
travamento, garantindo confiabilidade na exatidão e repe-
tibilidade. O resetamento é audível e automático quando o
torquímetro “escapa”. Elimina por completo a possibilidade
de sobrecarga. Não depende do ponto de aplicação da força.
A Gedore garante um erro máximo de exatidão de ± 6% em
qualquer valor da escala. O TSP é preciso na repetibilidade,
ou seja, apertos iguais todo tempo. A cabeça é com catraca
fina e com quadrado de encaixe de 1/4”. O mecanismo de
came multi-lobe é totalmente fechado. As principais carac-
terísticas de projeto do TSP são: cabeça em aço-inox com
seta indicando direção de aplicação do torque, alavanca
em alumínio especial aeronáutico e manípulo de borracha
nitrílica. Não requer manutenção especial. Projetado para
operar em qualquer ambiente, desde linhas de produção
agressivas até áreas de montagens de precisão como elé-
tricas/eletrônicas e mecânicas.
Código Ref.
a
CAPACIDADE
ø
y
/
N.m lbf.pol.
N.m lbf.pol.
052.287
TSC 5
1/4”
1-5
-
0,05
-
195
235
052.288
TSC 10
1/4”
2-10
-
0,1
-
195
235
052.289
TSC 45
1/4”
-
10-45 -
0,5
195
235
052.290
TSC 90
1/4”
-
20-90 -
1
195
235
052.291
TSP 5/45
1/4”
1-5 10-45 -
-
185
190
052.292
TSP 10/90
1/4”
2-10 20-90 -
-
185
190
Escala do
torquímetro TSC
TSC é projetado para as mais variadas aplicações como montagem de motores.
Um TSP em uma produção seriada de montagem de sistema de injeção automotiva.
Permite o posicionamento da mão
em qualquer local do cabo sem
alteração do torque.
Permite o uso de extensão no cabo.
