TORQUÍMETROS
6
QS

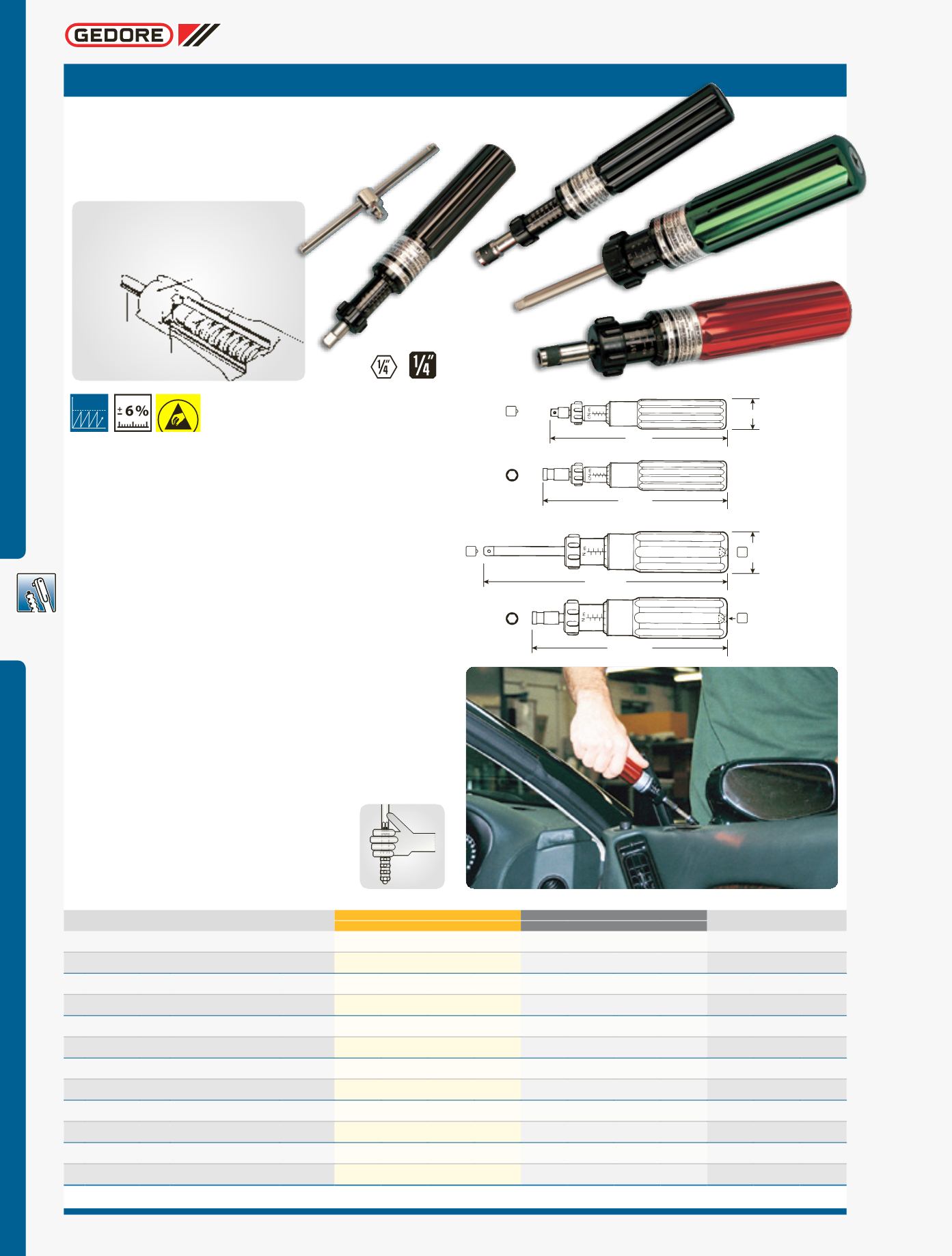

Torquímetro axial “quickset” com sistema de escape e escala
Yb
&9¿5
ISO 6789:2003
FAIXA DE TORQUE
20-120 N.cm / 1-9 N.m
20-120 ozf.pol. / 5-80 lbf.pol.
Possui escala micrométrica em unidades no Sistema Internacional
ou Imperial e cobre uma faixa de 20 N.cm até 9 N.m. Em dois
modelos: o primeiro, ref. QS SD com quadrado de encaixe de 1/4”,
para ser usado com soquetes; e o segundo, ref. QS FH com hexa-
gonal fêmea de 1/4”, para encaixes de bits. Mecanismo com suave
“escapamento”, sinaliza quando o torque programado foi alcançado
e as sobrecargas completamente eliminadas. Opera nos sentidos
horário e anti-horário comboa repetibilidade. O projeto do sistema
de esferas radiais e cames garante o resetamento automático. A
Gedore garante umerromáximo de exatidão de ± 6%emqualquer
valor da escala. Para os modelos QS FH, com estrutura em aço ino-
xidável, omandril possui um sistema de rápida soltura e sextavado
fêmea de 1/4”para conexão segura como bits. Ajustemicrométrico
em todos modelos, com fácil pré-determinação de torque.
O anel de ajuste desengata automaticamente quando a ferramen-
ta está em uso, prevenindo alterações de torque acidentais. Ver-
sáteis, são ideais para aplicação de baixos valores
de torque, em áreas como elétrica, eletrônica e li-
nhas de montagem. Um cabo de força adaptável
nos modelos maiores quando necessário. Não
afeta o torque pré-determinado.
Código
Ref.
CAPACIDADE
ø
Cabo
y
/
N.cm N.m ozf.pol.
lbf.pol.
N.cm N.cm ozf.pol.
lbf.pol.
052.371
(A)
QS SD M (Pequeno)
b
20-120
-
-
-
1,0
-
-
-
preto
160
158
052.372
(A)
QS SD I (Pequeno)
b
-
-
20-120
-
-
-
1,0
-
preto
160
158
052.258
QS FH M (Pequeno)
Y
20-120
-
-
-
1,0
-
-
-
preto
169
165
052.373
QS FH I (Pequeno)
Y
-
-
20-120
-
-
-
1,0
-
preto
169
165
052.374
(A) (B)
QS SD M (Médio)
b
-
1-6
-
-
-
0,1
-
-
vermelho 222
340
052.375
(A) (B)
QS SD I (Médio)
b
-
-
-
5-50
-
-
-
1,0
vermelho 222
340
052.259
(B)
QS FH M (Médio)
Y
-
1-6
-
-
-
0,1
-
-
vermelho 184
340
052.376
(B)
QS FH I (Médio)
Y
-
-
-
5-50
-
-
-
1,0
vermelho 184
340
052.377
(A) (B)
QS SD M (Grande)
b
-
4-9
-
-
-
0,1
-
-
verde
222
340
052.378
(A) (B)
QS SD I (Grande)
b
-
-
-
40-80
-
-
-
1,0
verde
222
340
052.260
(B)
QS FH M (Grande)
Y
-
4-9
-
-
-
0,1
-
-
verde
184
340
052.379
(B)
QS FH I (Grande)
Y
-
-
-
40-80
-
-
-
1,0
verde
184
340
(A) haste da ponta macho (interno) em aço inoxidável; (B) acompanha cabo T
Mecanismo de funcionamento
de um torquímetro axial
Três esferas atuando
em um came
Haste do
acionamento
Anel do came alojado
no manípulo
Alojamento
da mola
ref. QS FH I
ref. QS SD I
ref. QS FH M
ref. QS SD M
Cabo T
QS SD I (Pequeno)
QS FH M (Pequeno)
160
169
25
QS SD M/I (Médio) e
QS SD M/I (Grande)
QS FH M/I (Médio) e
QS FH M/I (Grande)
222
184
35
1/4”
