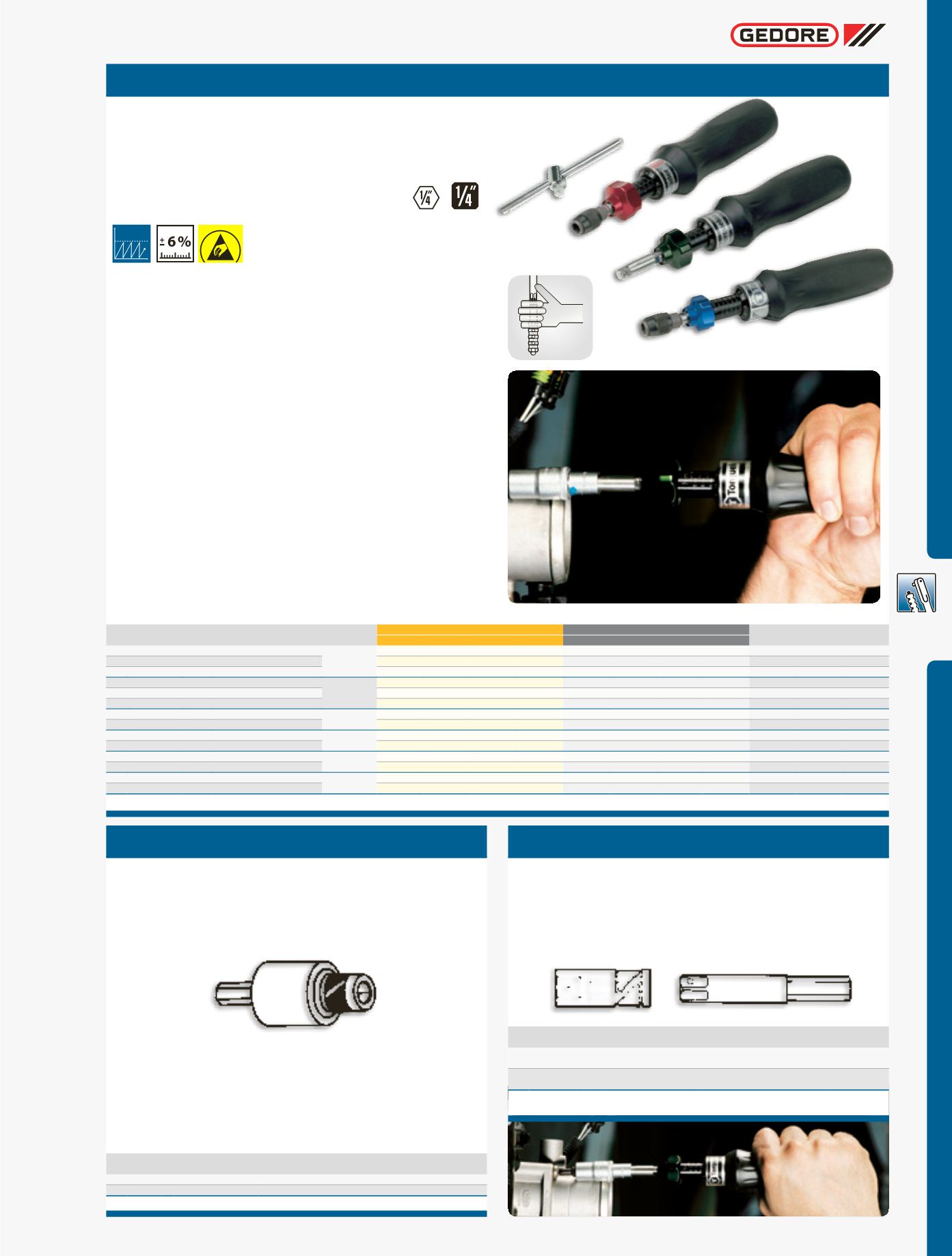

TORQUÍMETROS
6
QSN / QSA
Torquímetro axial “quickset” com sistema de escape e escala
Yb
&9¿5
FAIXA DE TORQUE
20-120 N.cm / 1-9 N.m
20-160 ozf.pol. / 2-80 lbf.pol.
Torquímetro axial de escape com escala e manípulo emborracha-
do, especialmente desenhado conformemedidas damão. Emdois
modelos: o primeiro, ref. QSN / QSA SD com quadrado de encaixe
de 1/4”, para ser usado com soquetes; e o segundo, ref. QSN / QSA
FH com hexagonal fêmea de 1/4”, para encaixes de bits. Sistema
de travamento contra ajustes acidentais. Ajuste micrométrico em
todos os modelos. A Gedore garante um erromáximo de exatidão
de ± 6%emqualquer valor da escala. Mandril emaço inoxidável, de
rápida soltura. Preciso sistema de esferas e cone permite o reseta-
mento automático. Mecanismo de“escape”suave sinaliza quando
o torque pré-estabelecido foi atingido e elimina completamente a
sobrecarga bi-direcional comconsistente exatidão e repetibilidade.
Versáteis, são ideais para aplicação de baixos torques em áreas
como montagens elétricas, eletrônicas e instrumentos. O cabo
de força T nos modelos maiores fornecem força extra quando
necessário. Não afeta a exatidão e repetibilidade.
Código
Ref.
CAPACIDADE
ø
Cabo
y
/
N.cm N.m ozf.pol.
lbf.pol.
N.cm N.m ozf.pol.
lbf.pol.
052.520
QSN 120 FH
Y
20-120
-
-
-
1
-
-
-
azul
183
230
052.521
QSA 12 FH
-
-
-
2-12
-
-
-
1
cinza/prata 183
230
052.522
QSA 160z FH
-
-
20-160
-
-
-
1
-
azul
183
230
052.523
QSN 120 SD
b
20-120
-
-
-
1
-
-
-
azul
183
230
052.524
QSA 12 SD
-
-
-
2-12
-
-
-
1
cinza/prata 183
230
052.525
QSA 160z SD
-
-
20-160
-
-
-
1
-
azul
183
230
052.526
*
QSN 600 FH
Y
-
1-6
-
-
-
0,1
-
-
vermelho 196
335
052.527
*
QSA 50 FH
-
-
-
10-50
-
-
-
1
vermelho 196
335
052.528
*
QSN 600 SD
b
-
1-6
-
-
-
0,1
-
-
vermelho 196
335
052.529
*
QSA 50 SD
-
-
-
10-50
-
-
-
1
vermelho 196
335
052.530
*
QSN 900 FH
Y
-
4-9
-
-
-
0,1
-
-
verde
196
335
052.531
*
QSA 80 FH
-
-
-
30-80
-
-
-
1
verde
196
335
052.532
*
QSN 900 SD
b
-
4-9
-
-
-
0,1
-
-
verde
196
335
052.533
*
QSA 80 SD
-
-
-
30-80
-
-
-
1
verde
196
335
*acompanha cabo T
Cabo T
ref. QSN 120 FH
ref. QSN 900 SD
ref. QSN 600 FH
FWA
Catraca para torquímetros axiais com
encaixe hexagonal fêmea de 1/4”
Y
Especialmente desenvolvida para uso com torquímetros axiais com
sextavado fêmea de 1/4”. Transmite torque em uma direção e gira
livre na direção oposta. Sistema de retorno através de esferas para
ummínimo atrito e folgas. Ajuda na absorção de cargas de choque.
Código Ref.
Sentido de torque
052.417
FWA R
Horário (Direito)
052.418
FWA L
Anti-horário (Esquerdo)
FWA
Adaptador / conversor para
torquímetros axiais
RYbi
Código
Ref.
De
Para
y
052.518
FSHA
R Y
30
052.519
EX 250 B2
b i
50
FSHA
EX 250 B2
