287
TORQUÍMETROS
6
ADS

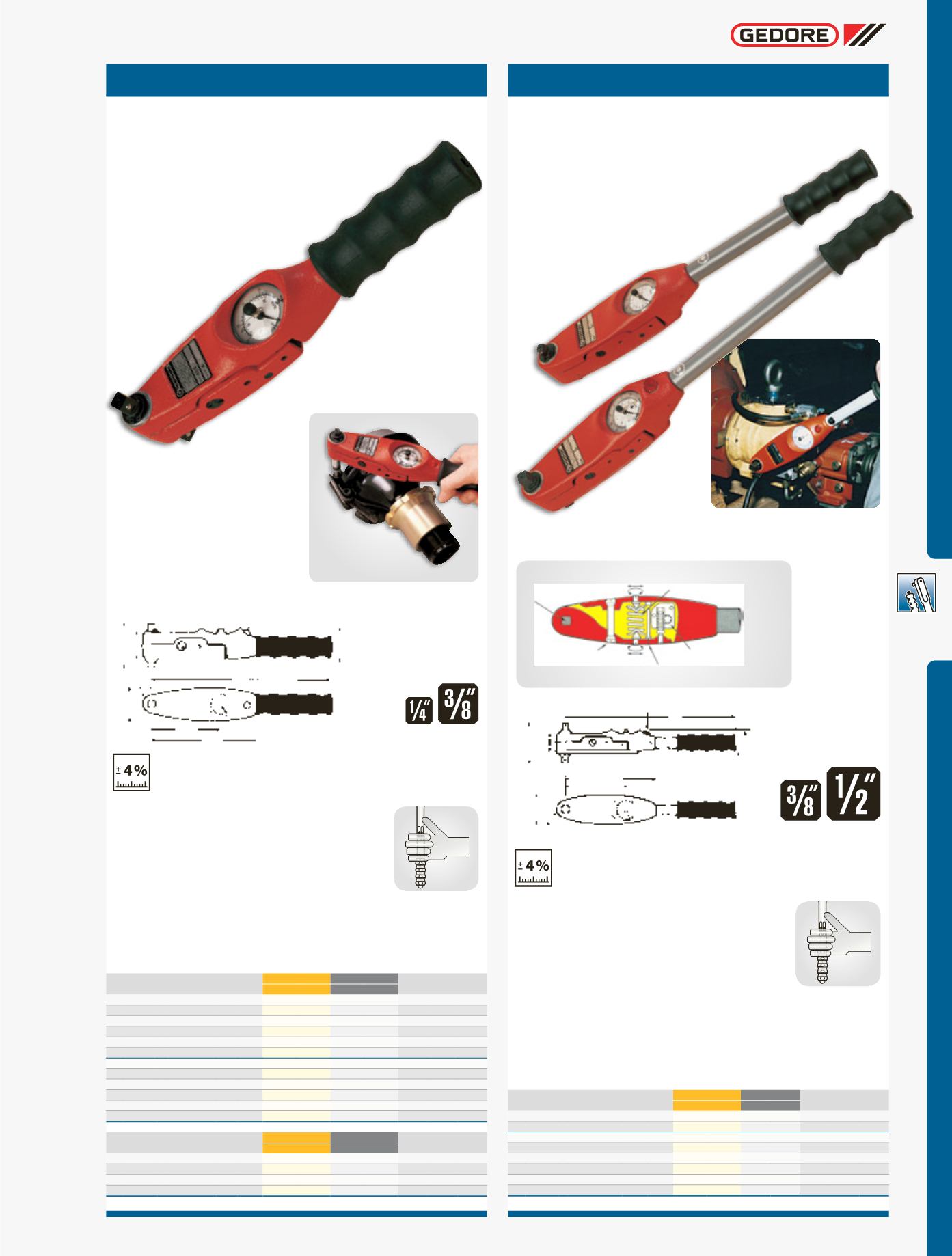

Torquímetro com relógio
e ponteiro de arraste
bc
&
āĆ
/¿9
FAIXA DE TORQUE
0,8-40 N.m
7-360 lbf.pol. / 4-30 lbf.pé
Dezesseis modelos cobrem a faixa de 0,8 a
40 N.m. São providos de encaixe duplo com ca-
traca, permitindo que o torque seja medido tanto
no sentido horário quanto anti-horário. Apresenta
quadrado de 1/4” ou 3/8”, dependendo dos limi-
tes do torque (veja tabela abaixo). Proteção contra sobrecarga.
Luz de sinalização (opcional) alerta o operador quando o torque
desejado é atingido. Fornecido em estojo.
Código Ref.
Luz
a
CAPACIDADE
ø
X
mm
L
mm
0
N.m lbf.pol.
N.m lbf.pol.
052.251
ADS 4
não 1/4” 0,8-4 7-35
0,1
1
61 244 0,5
052.277
ADS 4 S
sim 1/4” 0,8-4 7-35
0,1
1
61 244 0,5
052.330
ADS 8
não 1/4” 1,6-8 14-70 0,25
1
61 244 0,5
052.458
ADS 8 S
sim 1/4” 1,6-8 14-70 0,25
1
61 244 0,5
052.252
ADS 12 D
não 1/4” 2,4-12 24-120 0,5
2
61 244 0,5
052.278
ADS 12 DS
sim 1/4” 2,4-12 24-120 0,5
2
61 244 0,5
052.331
ADS 12 A
não 3/8” 2,4-12 24-120 0,5
2
69 244 0,5
052.459
ADS 12 AS
sim 3/8” 2,4-12 24-120 0,5
2
69 244 0,5
052.253
ADS 25
não 3/8”
5-25 48-240 1
10
69 244 0,5
052.279
ADS 25 S
sim 3/8”
5-25 48-240 1
10
69 244 0,5
052.254
ADS 40
não 3/8”
8-40 72-360 1
10
69 244 0,5
052.280
ADS 40 S
sim 3/8”
8-40 72-360 1
10
69 244 0,5
Código Ref.
Luz
a
CAPACIDADE
ø
X
mm
L
mm
0
N.m lbf.pé
N.m lbf.pé
052.332
ADS 25 F
não 3/8”
5-25 4-20
1
0,5
69 244 0,5
052.460
ADS 25 FS
sim 3/8”
5-25 4-20
1
0,5
69 244 0,5
052.333
ADS 40 F
não 3/8”
8-40 6-30
1
1
69 244 0,5
052.461
ADS 40 FS
sim 3/8”
8-40 6-30
1
1
69 244 0,5
Torquímetro
ADS 8S em uso
para inspecionar
um conjunto
atuador de freio
Luz de sinalização (opcional)
41
36 X
45
L
138
94
13 (raio)
BDS
Torquímetro com relógio
e ponteiro de arraste
cd
&
āĆ
/¿9
FAIXA DE TORQUE
16-200 N.m
12-160 lbf.pé
Oitomodelos cobrema faixa de 16 a 200 N.m. São
providos de encaixe duplo com catraca, permi-
tindo que o torque seja medido tanto no sentido
horário quanto anti-horário. Os torquímetros
BDS 80 oferecem opção de quadrado de 3/8” ou
1/2”. Os modelos BDS 160 e BDS 200 são providos exclusivamente
de quadrado de 1/2”. Proteção contra sobrecarga. Luz de sinali-
zação (opcional) alerta o operador quando o torque desejado é
atingido. Fornecido em estojo.
Código Ref.
Luz
a
CAPACIDADE
ø
X
mm
L
mm
0
N.m lbf.pé
N.m lbf.pé
052.334
BDS 80 A
não 3/8” 16-80 12-60 2
1
78 435 1,4
052.335
BDS 80 AS
sim 3/8” 16-80 12-60 2
1
78 440 1,5
052.255
BDS 80 E
não 1/2” 16-80 12-60 2
1
86 435 1,4
052.281
BDS 80 ES
sim 1/2” 16-80 12-60 2
1
86 440 1,5
052.282
BDS 160
não 1/2” 32-160 24-120 2,5
2
86 515 1,4
052.283
BDS 160 S
sim 1/2” 32-160 24-120 2,5
2
86 520 1,5
052.256
BDS 200
não 1/2” 40-200 30-160 5
5
86 515 1,4
052.284
BDS 200 S
sim 1/2” 40-200 30-160 5
5
86 520 1,5
Caixa de câmbio sendo inspecionada
por um torquímetro BDS
Luz de sinalização (opcional)
51
X
60
200
137
Tampa da bateria
(para modelos com sinal)
19
25
21 (raio)
L
parafuso limitador
proteção contra sobrecargas
mecanismo sólido com
pinhão e cremalheira
mola helicoidal no pivô excêntrico
quadrado de encaixe
Partes principais do torquímetro de relógio DS
