TORQUÍMETROS
6

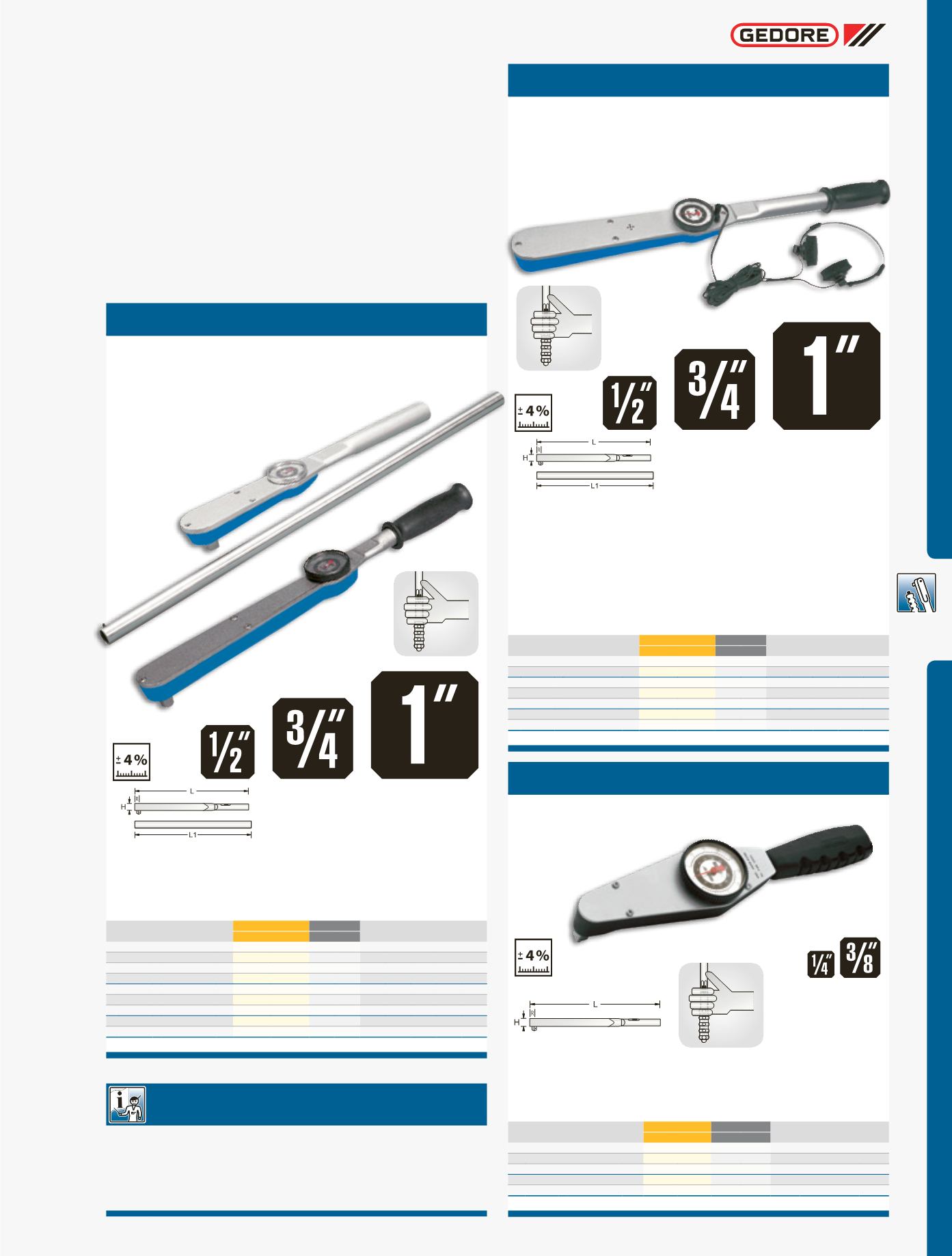

Torquímetro comrelógio
4506 R / 4506 RL / 4506 RN
Niquelado e cromado, caixa de alumínio fundido com pintura
eletrostática. A Gedore garante um erro máximo de exatidão de
± 4% em qualquer valor da escala. Acompanha o Certificado de
verificação. A Gedore dispõe de um setor de assistência técnica
permanente para consertos e calibrações de torquímetros.
4506 R
Torquímetro com relógio
def
&/
FAIXA DE TORQUE
25-2700 N.m
20-2000 lbf.pé
Torquímetro com relógio, para aplicação de torques de maior
precisão no sentido horário (à direita*). O princípio do seu funcio-
namento é através da torção do eixo principal.
Código Ref.
a
CAPACIDADE
ø
H
mm
R
mm
L
mm
L1
mm
0
N.m lbf.pé
N.m lbf.pé
047.200
4506 R100
1/2” 25-135 20-100
5
5
30 24 440 -
1,1
047.220
4506 R150
1/2” 40-200 30-150 10 10
30 24 440 -
1,2
047.230
4506 R200
1/2” 50-270 40-200 10 10 43 36 580 -
2,4
047.240
4506 R250
1/2” 70-340 50-250 10 10 43 36 580 -
2,4
047.250
4506 R300
3/4” 80-410 60-300 10 10 43 36 710 -
2,7
047.260
4506 R350
3/4” 95-475 70-350 10 10 43 36 780 -
2,9
047.270
4506 R600
3/4” 180-820 120-600 20 20 44 36 610 600 4,3
047.280
4506 R1000
1” 250-1350 200-1000 50 25 51 43 660 1200 9,6
047.290
4506 R2000
1” 500-2700 400-2000 100 100 56 62 750 1200 11,8
ref. 4506 R100
ref. 4506 R1000
4506 RL
Torquímetro com relógio, lâmpada e
sinal sonoro
def
&
āĆ
/
FAIXA DE TORQUE
50-2700 N.m
40-2000 lbf.pé
Torquímetro com relógio, lâmpada e sinal sonoro. Para aplicação
de torques pré-determinados ou leitura direta no sentido horário*,
quando o torque pré-estabelecido é atingido acende uma lâmpada
e emite um sinal sonoro através de um fone de ouvido que acompa-
nha o produto. Torquímetro adequado para trabalhos em lugares de
visibilidadeeaudiçãoprejudicadas. Funciona combateriade9V (volts).
Código Ref.
a
CAPACIDADE
ø
H
mm
R
mm
L
mm
L1
mm
0
N.m lbf.pé
N.m lbf.pé
047.300
4506 RL200
1/2” 50-270 40-200 10 10 43 36 580 -
2,4
047.310
4506 RL250
1/2” 70-340 50-250 10 10 43 36 580 -
2,4
047.320
4506 RL300
3/4” 80-410 60-300 10 10 43 36 710 -
2,9
047.330
4506 RL350
3/4” 100-475 70-350 10 10 43 36 780 -
3,0
047.340
4506 RL600
3/4” 180-820 120-600 20 20 44 36 610 600 4,3
047.350
4506 RL1000
1” 250-1350 200-1000 50 25 51 43 660 1200 11,0
047.360
4506 RL2000
1” 500-2700 400-2000 100 100 56 62 750 1200 11,8
TORQUÍMETROS 4506 R, 4506 RL E 4506 R N
*Também pode ser utilizado no sentido
anti-horário, quando solicitado pelo
cliente no pedido do produto.
4506 R N
Torquímetro com relógio
bc
&/
FAIXA DE TORQUE
0,8-40 N.m
7-360 lbf.pol.
Torquímetro com relógio, para aplicação de baixos torques com
maior precisão no sentido horário (à direita*). O princípio do seu
funcionamento é através da torção do eixo principal.
Código Ref.
a
CAPACIDADE
ø
H
mm
R
mm
L
mm
/
N.m lbf.pol
N.m lbf.pol.
047.365
4506 R 4N
1/4” 0,8-4 7-35 0,1 1 31,5 12,5 270 440
047.370
4506 R 8N
1/4” 1,6-8 14-70 0,25 1 31,5 12,5 270 440
047.375
4506 R 12N
1/4” 2,4-12 24-120 0,5 2 31,5 12,5 270 450
047.380
4506 R 25N
3/8” 5-25 48-240 1 10 31,5 12,5 270 450
047.385
4506 R 40N
3/8” 8-40 72-360 1 10 31,5 12,5 270 450
