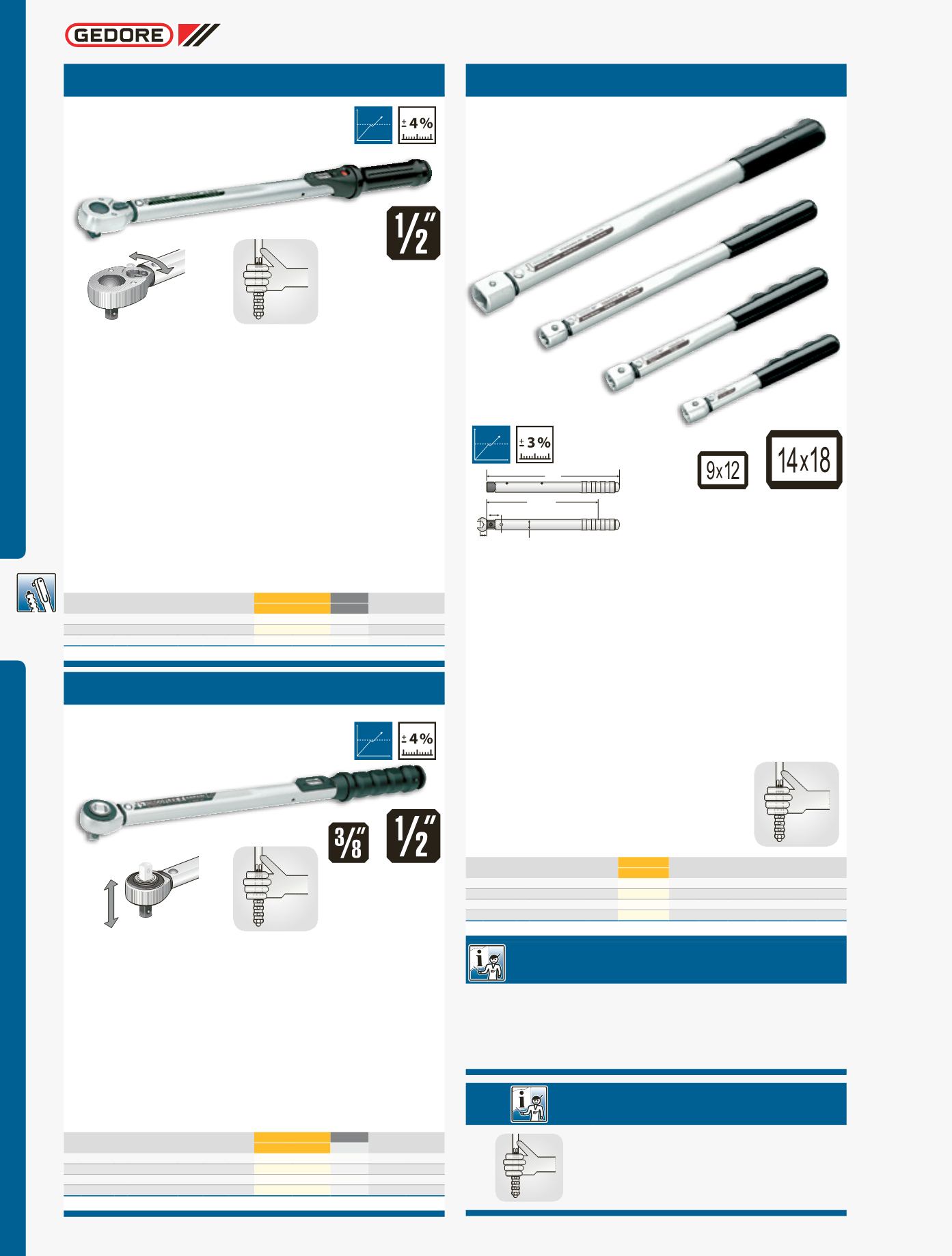

TORQUÍMETROS
6
X
NÃO
permite o posicionamento da
mão em qualquer local do cabo sem
alteração do torque.
NÃO
permite o uso de extensão no cabo.
3550
Torcoflex K BR
cd
&
Ć
¿9
FAIXA DE TORQUE
8-300 N.m
6-220 lbf.pé
Torquímetro de estalo para aplicação de torque à direita ou à es-
querda com catraca. Para uso na montagem em fábricas e oficinas
mecânicas. Prático e rápido: para trocar a direção simplesmente
pressione o quadrado da catraca. A Gedore garante erro máximo
de exatidão de ± 4% do valor estabelecido na escala. Sinal percep-
tível e acústico. Escala de fácil leitura (N.m / lbf.pé) sob visor com
efeito de lupa. Tubo emaço revestido. Manípulo ergonômico: cabo
em plástico preto especialmente desenhado conforme medidas
antropométricas da mão.
Código Ref.
a ė¶
CAPACIDADE
ø
y
0
N.m lbf.pé
N.m
047.892
3550-07
3/8” 44 22 8-70 6-52
2
350
0,6
047.898
3550-10
1/2” 44 22 10-100 8-75
5
395
1,0
047.899
3550-20
1/2” 44 22 20-200 15-150 10
485
1,3
047.900
3550-30
1/2” 44 22 60-300 45-220 10
575
1,5
X
5550
Torcofix UK
d
&
Ć
¿9
FAIXA DE TORQUE
10-300 N.m
8-220 lbf.pé
Torquímetro de estalo com catraca reversível para aplicação de
torque à direita ou à esquerda. De ajuste fácil e rápido, dispensa
reversões do quadrado em caso de constantes trocas de sentido
de trabalho. Para uso na montagem em fábricas e oficinas mecâni-
cas. A Gedore garante erro máximo de exatidão de ± 4% do valor
estabelecido na escala. Sinal perceptível e acústico. Escala dupla de
fácil leitura (N.m / Lbf.pé) protegida por visor com efeito de lupa.
Tubo em aço com elevada proteção contra corrosão, revestido
em cobre e cromado acetinado. Cabo ergonômico em plástico
preto, com entalhe no centro. Botão de trava facilita fixação segura
do torque pré-determinado. Anel de escala micrométrica: escala
modificada com fundo vermelho e em baixo relevo.
Código Ref.
a ė¶
CAPACIDADE
ø
y
0
N.m lbf.pé
N.m
048.231
5550-10
1/2” 44 22 10-100 8-75
0,5
410
1,0
048.232
5550-20
1/2” 44 22 20-200 15-150 1,0
500
1,2
048.233
5550-30
1/2” 44 22 60-300 45-220 1,0
590
1,4
X
4150 / 4151
Torcofix FS
ûü
&
Ć
¿9
lwFS
lcFS
c
b
a
FAIXA DE TORQUE
2-200 N.m
Ideal para produções seriadas, pois é equipado com mecanismo
de ajuste de torque permanente (pré-fixado). Devido ao seu
tamanho reduzido é muito utilizado em lugares de difícil acesso.
Possui em sua extremidade um retângulo interno de 9x12 ou
14x18 mm onde são acopladas as cabeças intercambiáveis. Exati-
dão de ± 3% e precisão constante. Não possui escala de medição.
Emite sinal perceptível e acústico no momento em que o torque
selecionado é alcançado. Ao solicitar o Torcofix FS é necessário
informar o torque desejado para que o produto seja fornecido da
fábrica com o valor já fixado. Para aplicação de
torque no sentido horário e anti-horário. Deve ser
regulado através de comparação com calibrador
de torquímetros. Esta operação tambémpode ser
realizada pela Assistência Técnica Gedore.
Código Ref.
ý
CAPACIDADE
lwFS
mm
lcFS
mm
a
mm
b
mm
c
mm
/
N.m
048.215
4150-25
9x12 2-25
134 17,5 22 31 186 210
048.216
4150-50
9x12 5-50
194 17,5 22 31 246 270
048.217
4150-85
9x12 15-85 277 17,5 22 31 329 340
048.218
4151-20
14x18 20-200 354 25,0 33 42 407 750
ref. 4150 - 85
ref. 4151 - 20
ref. 4150 - 50
ref. 4150 - 25
X
ASSISTÊNCIA TÉCNICA GEDORE
Pode-se alterar a faixa pré-fixada de
torque, desde que o produto seja enviado
para a Assistência Técnica da Gedore.
