TORQUÍMETROS |
LABORATÓRIO DE CALIBRAÇÃO DE TORQUE GEDORE

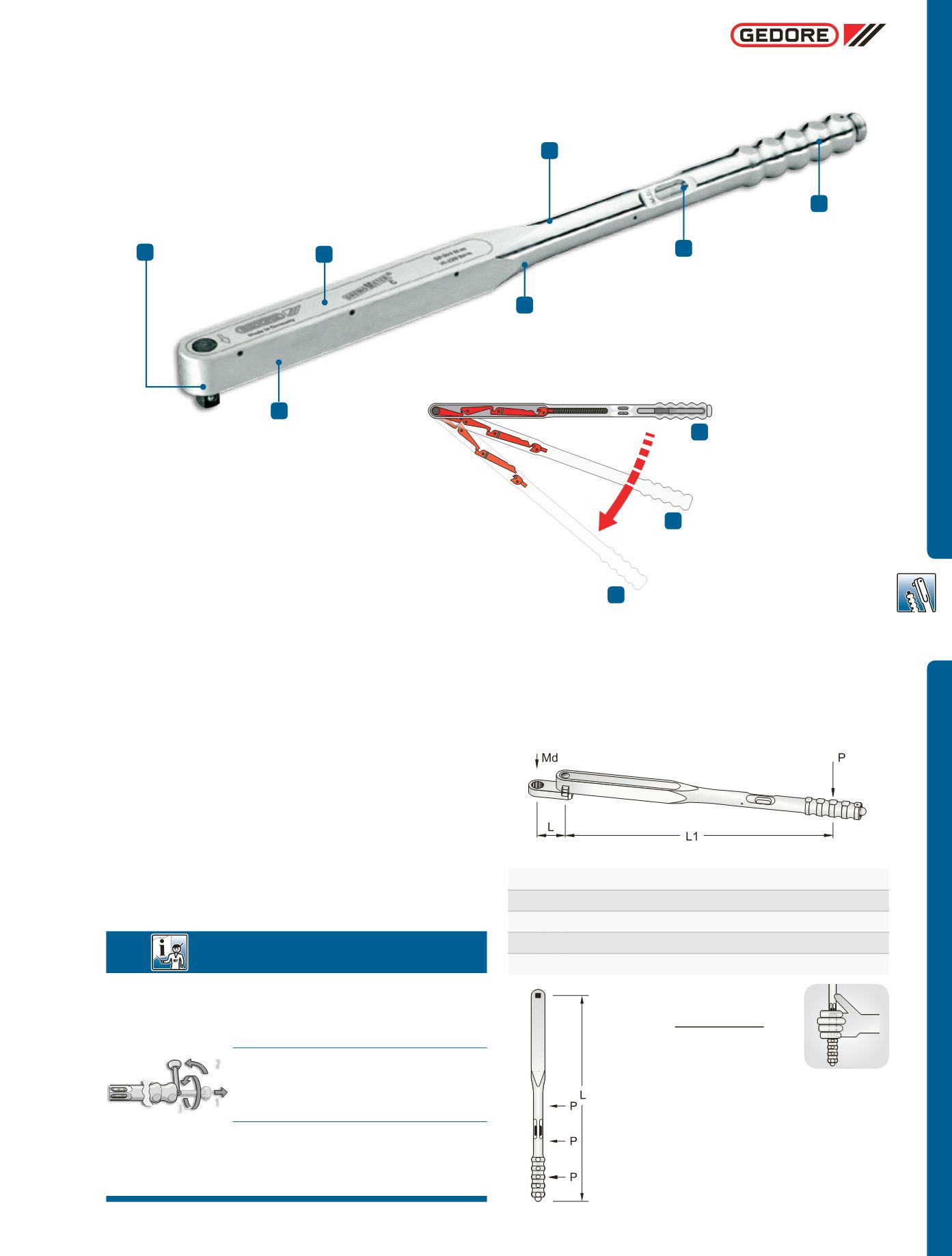

Torquímetros Dremometer
Veja como determinar o valor do momento
torçor na utilização de adaptadores:
P
= Centro do punho (cabo)
L
= Distância do centro de parafusamento até o centro de encaixe do torquímetro
L1
= Distância do centro do punho (cabo) até o centro de encaixe do torquímetro
Md
= Momento torçor desejado
Mx
= Valor a ser ajustado
Nos modelos em que o centro de rotação do sistema
coincide com o eixo de rotação do quadrado, a força P
pode ser aplicada em qualquer lugar ao longo do braço
do torquímetro (conforme desenho), sem alteração
dos valores de torção medidos ou aplicados.
Md.L1
L + L1
Mx =
1.
Sob medida para qualquer aplicação:
o torquímetro Dremometer é
a solução ideal para o aperto controlado de parafusos em inúmeras áreas
de aplicação. Quadrado simples para o aperto controlado à direita ou
quadrado duplo (L) para os apertos controlados à direita e à esquerda.
Aplicações especiais com pino de encaixe (Z) e quadrado fêmea (SE)
especialmente para locais de difícil acesso. Opcionalmente, a Gedore
disponibiliza modelos de catraca para todos os modelos Dremometer.
Assim, o usuário pode decidir se trabalha com ou sem a função de catraca.
2.
Robusto e resistente:
fabricado em liga de alumínio
extremamente resistente, o Dremometer resiste à sujeira e
à utilização pesada em obras, oficinas e indústria.
3.
Ativação automática:
ao acionar-se, emite sinal sonoro e tátil
(vibração), avisando que está pronto para nova aplicação.
4.
Corpo em alumínio e punho ergonômico:
manuseio
fácil e seguro, mesmo em largas escalas de aperto.
5.
Escala:
escala dupla precisa, expressa em N.m e lbf.pol/lbf.pé.
6.
Exatidão:
tolerância de ± 3% do valor de escala ajustado. Inclui
certificado de verificação em conformidade com a DIN EN ISO 6789. O
número de série na chave e no certificado serve para a identificação
inequívoca do produto, de acordo com as normas nacionais.
7.
Precisão:
vida útil prolongada mesmo sob constante e intenso uso.
ß¿
&
Precisão permanente
TECNOLOGIA
1
2
3
Ajuste do valor de binário para
N.m ou lbf.pol / lbf.pé através
de chave sextavada do punho
Mecanismo de movimentação
suave permite ajuste rápido
semmuita aplicação de força
Todos os Dremometer estão
disponíveis com bloqueio
e segurança (A+S).
Posição (B) da alavanca com aplicação
de força antes de alcançar o torque
ajustado. A força é transmitida
da alavanca de accionamento
para a alavanca intermédia e
alavanca final até esta deslizar pelo
ressalto através do deslocamento
posterior do corpo de oscilação.
Posição (A) da alavanca sem
aplicação de força (na posição base).
Posição (C) da alavanca com aplicação de força
depois de alcançar o torque ajustado. Posição
imediata após a ativação de modo a poder sentir e
ouvir o“Clique”. Na redução do esforço, a alavanca
volta a deslocar-se para a posição base (1).
Princípio de funcionamento
Sistema de alavancas projetado pela Gedore reduz o atrito do sistema
mecânico e garante a precisão única e longa durabilidade do Dremometer.
A
B
C
1
2
3
4
5
6
7
