TORQUÍMETROS
Oque é torque?
Torque é ummomento de torção e
difere da tensão por tração. No entanto,
utilizamos o torque para criar tensão.

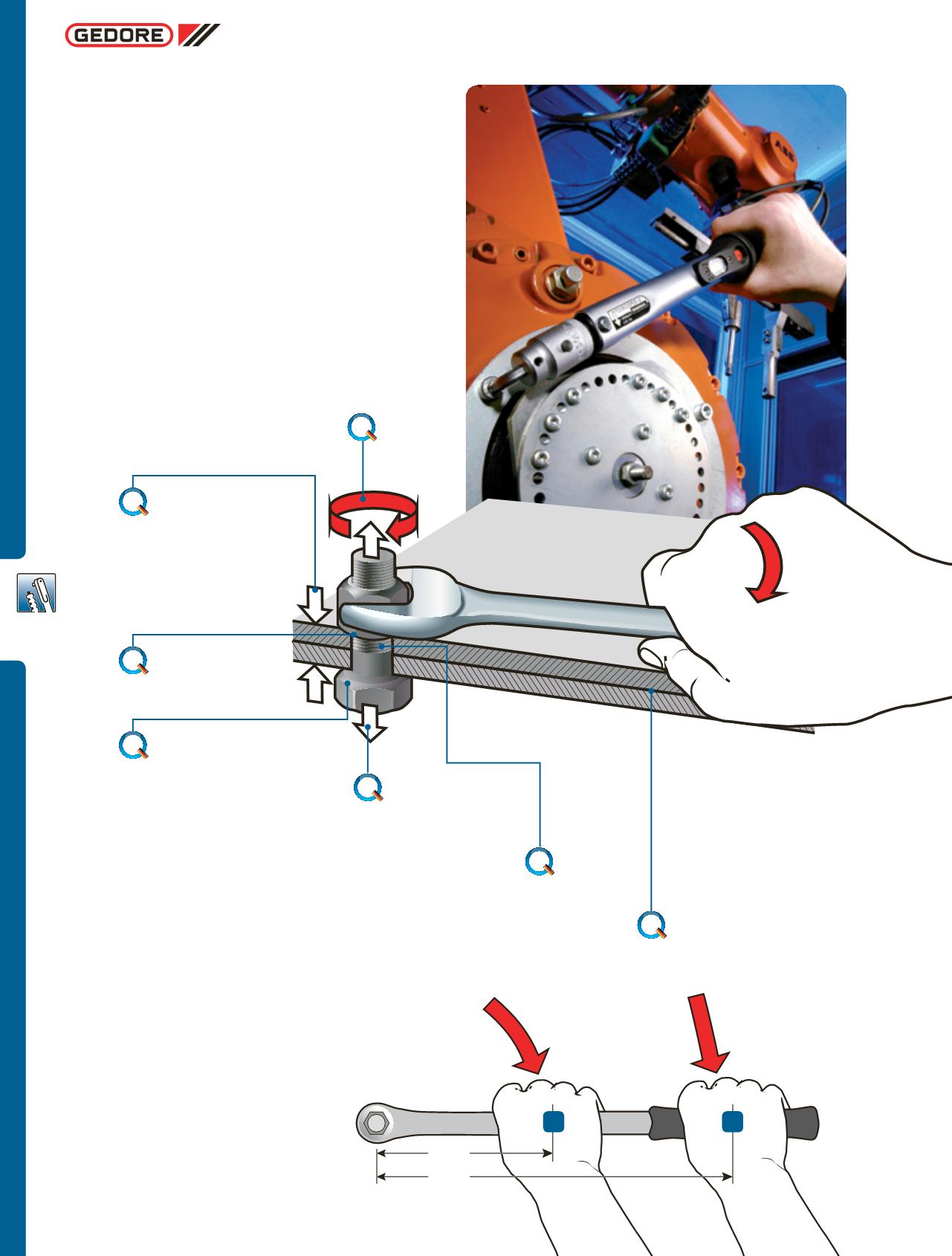

Como? Referindo-nos ao diagrama abaixo podemos ver que à medida que a porca
e o parafuso são apertados, as duas chapas são unidas uma à outra. O
ângulo
da
rosca no parafuso converte a força aplicada em tensão (ou alongamento) no corpo
do parafuso. A quantidade de tensão criada no parafuso é crítica. Por quê? Quando
um parafuso é tensionado corretamente, ele está trabalhando na sua eficiência ideal
e resistirá à sua deformação plástica. Entretanto, se a tensão for excessivamente
baixa, a porca pode vibrar ou trabalhar solta. Se a tensão for excessivamente alta,
o parafuso pode quebrar. Cada parafuso tem um valor correto de torque/tensão
para cada aplicação de fixação. É importante ter estes valores disponíveis de forma
que o produto final seja seguro, eficiente e econômico. Nas páginas seguintes
encontraremos uma grande quantidade de informações úteis que poderão ajudar
a especificar os fixadores e torquímetros corretos para cada necessidade.
Como medimos o torque?
O torque é o resultado da multiplicação do valor da
força (F)
aplicada pela
distância (L)
do ponto de aplicação. Comparando os dois exemplos notar-se-á
que o mesmo
torque resultante (T)
pode ser obtido com uma
força (F)
menor
se a distância entre a porca/parafuso e a força aplicada for aumentada.
Deve ser entendido também que alguns tipos de torquímetros são
“dependentes da distância”
, o que significa que o torque efetivo aplicado
ao fixador varia de acordo com a posição da mão na chave – mesmo com
o torquímetro programado! Isto ocorre se o eixo de rotação do mecanismo
da chave não for coincidente com o ponto de aplicação do torque.
Seja:
• T = Torque
• F = Força
• L = Comprimento da alavanca ou chave
Então: T = F x L
• Exemplo A:
20 Newtons x 1 metro = 20 N.m
• Exemplo B:
10 Newtons x 2 metros = 20 N.m
torque
compressão na junta
superfície de
contato da porca
junção entre os componentes
aparafusados
tração no
parafuso
superfície de conexão
rosca com
fricção
força
1 m
2 m
distância
posição A:
Força = 20 N
posição B:
Força = 10 N
A
B
